1. Cara kerja rangkaian penyearah setengah gelombang adalah pada saat setengah gelombang pertama melewati dioda positif menyebabkan dioda dalam keadaan forward bias sehingga arus ini bisa melewati dioda. Dan sebaliknya jika setengah gelombang tersebut melewati dioda negatif menyebabkan dioda dalam keadaan reverse bias yang arusnya tidak bisa melewati gelombang.
Input
Output
2. Cara kerja rangkaian penyearah gelombang penuh adalah pada saat arus setengah gelombang pertama AC-source I bernilai positif, arus akan mengalir ke beban (R-load) melaui DI (forward bias). Dan sebaliknya jika adalah pada saat arus setengah gelombang pertama AC-source 2 bernilai negatif, arus akan ditahan oleh D2 (reverse bias) sehingga tidak bisa mengalir ke beban.
Input
Output

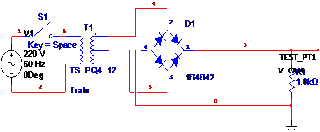

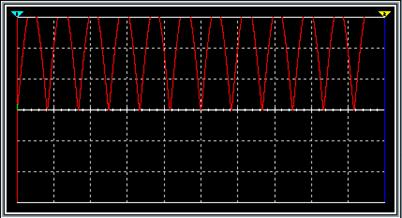

3. Prinsip kerja dari rangkaian dioda jembatan ini adalah pada saat arus setengah gelombang pertama terminal AC-source bagian atas bernilai positif, arus akan mengalir ke beban (R-load) dan melalui D2 (forward bias) serta dari R-load akan dikembalikan ke AC-source melalui D3.
Input
Output
4. Penyearah setengah gelombang.
Penyearah gelombang penuh dengah Center Tap (CT)
Penyearah gelombang penuh dengan Dioda Bridge.
