Analisis AC Pada Transistor

Analisis AC atau sering disebut dengan analisa sinyal kecil pada penguat adalah analisa penguat sinyal kecil, dengan memblok sinyal DC yaitu dengan memberikan kapasitor Coupling pada sinyal input dan sinyal output.
Pendekatan yang dilakukan untuk analisis AC untuk frekuensi passband adalah semua kapasitor coupling dan bypass dianggap sebagai hubung singkat, selanjutnya semua sumber tegangan DC dapat dianggap seolah-oleh terhubung dengan ground.
Kapasitor untuk analisis AC dianggap sebagai hubung singkat, kapasitor akan berfungsi dengan baik apabila reaktansi kapasitif Xc < style="font-weight: bold;">

Penguat tegangan
- Didefinisikan sebagai tegangan output AC dibagi dengan tegangan input AC.

A=Vout/Vin

- Menghitung tegangan output:

Vout=A.Vin

PENGUAT BIAS EMITER
- Lebih banyak digunakan dibandingkan dengan bias basis
- Penguat VDB dan TSEB palingbanyak digunakan sebagai penguat karena titik kerja Q-nya stabil dab sinyal AC dihubungkan dengan basis.
- Sinyal AC yang telah dikuatkan dihubungkan dengan resistansi beban
- Bypass yang baik terjad saat reaktansi kapasitor bypass lebih kecil dari reaktansi frekuensi terendah sumber AC.
- Titik yang di bypass adalah ground AC.

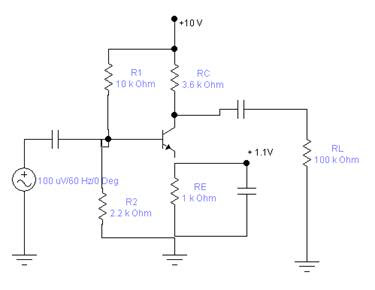

Penguat VDB(Penguat Bias Pembagi Tegangan)


Untuk menghitung tegangan dan arus DC, semua kapasitor dalam keadaan terhubung buka. Nilai DC untuk rangkaian ini adalah:
